Geeetech 3Dプリンタ:GT2560制御ボード

Geeetech 3Dプリンター用 Nema17ステッピングモーター
(2016年11月1日入荷しました。)

GT2560は、3Dプリンタ制御に最適なコンパクトな制御ボードです。合理化されたインターフェイスは、ソフトウェアとハードウェアの両点から高度に統合されたコンポーネントを提供します。

5つのステッピングモータ、スワップ可能な駆動モジュール、256kのメモリを持つ強大なATmega2560プロセッサ、16MHzの動作周波数、高性能USBシリアル変換FT232RQは、これらすべてのはGT2560 3Dプリンタ制御ボードのための理想的な機能を提供します。しかも、GT2560は、高トルクと高回転速度を与える24V/12Vの両方でで実行することができます。

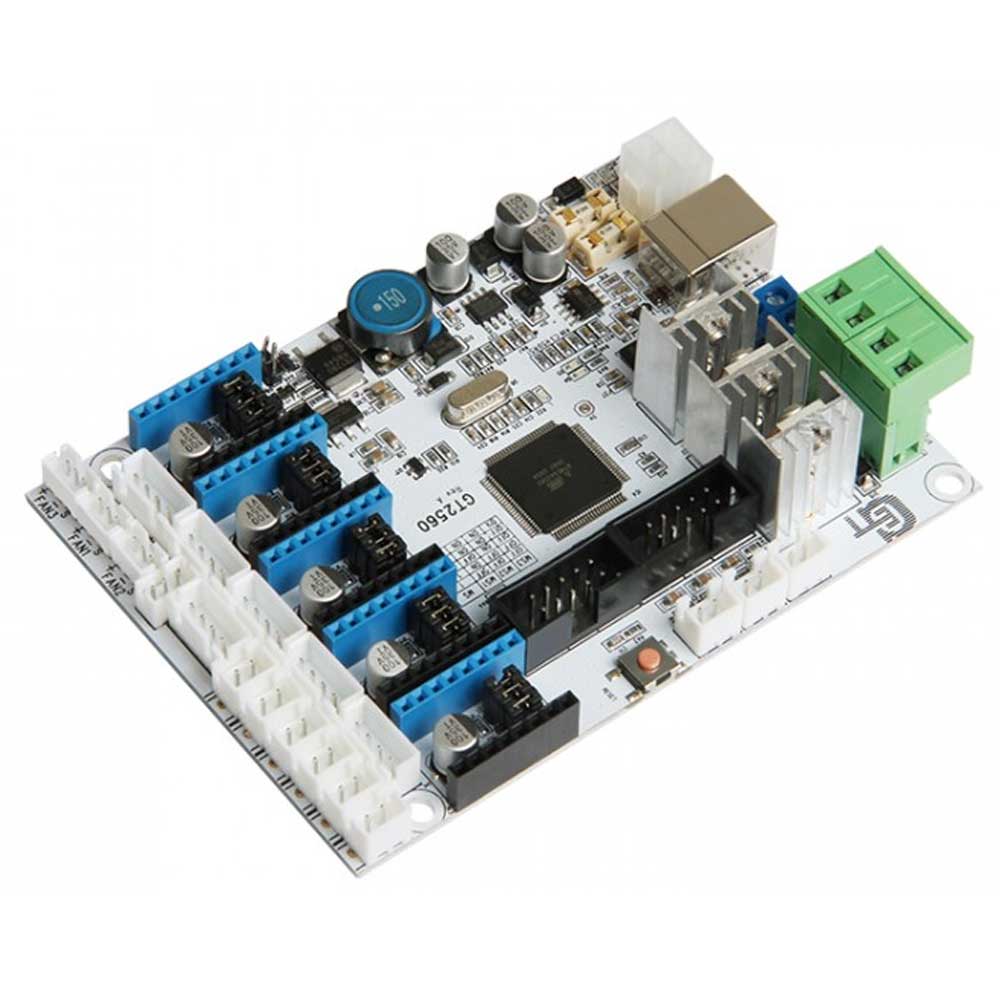

Geeetech 3Dプリンタ:GT2560制御ボード

価格:

8,640円 (税込)

購入数:

在庫

在庫あり

返品期限・条件 返品についての詳細はこちら

<仕様/機能>
1.GT2560は、ソフトウェアとハードウェアの両方の点でコンパクトなサイズ、より簡単に接続し、より安定した動作を実現します。

2.高性能USBシリアル変換FT232RQに結合された主制御チップ、としてATmega2560を採用。

3.動作電圧は12V-24Vです。
ヒートベッドは24V時:5A/12V時:12Aです。冷却ファンは、12Vをサポートすることができます

4.主回路は、SMDヒューズ管を採用し、電源ポートに追加されたダイオードは、さらに、5VのUSBは500ミリアンペア回復可能なヒューズで保護されたUSBポートで、回路全体に保護を提供することができます。

5.12Vのファン出力とLEDまたは他の照明器具のための1つのPWM出力。

6. 3.55Amp MOSFET(LEDインジケータで、実際の出力は、PCB基板とコネクタによって制限されている)、すべての3 MOSFETは十分な放熱性と安定した動作を確保するために、ヒートシンクが装備されています。

7.サポート5 A4988ステッピングドライバ(X / Y / Z軸、押出機2 3)。ステッピングモータの細分化は、操作が簡単にジャンパキャップをなくし、ダイヤルスイッチによって設定することができます。

8. 3温度センサ入力(100kのサーミスタを推奨します)

9.拡張LCDとSDカードインタフェースの両方をサポートLCD2004とLCD 12864をサポート。 これらを久米合わせれば、PCなしでスタンドアロンで出力することも可能です。

10.ファームウェアは、その安定性、使いやすさ、および高パフォーマンスで定評のあるMarlinを採用。

ピンコネクタの*仕様:

■モーター:XH(2.54ミリメートル-4ピン)
■ファン:PH(2.00ミリメートル-3ピン)
■エンドストップとサーミスタ:XH(2.54ミリメートル-2ピン)
※ステッパドライバ、ヒーター、サーミスタ、ステッピングモーター等は別途お買い求めください。

※必ず、モーターの回転方向等を確認してから使用して下さい。
マニュアルはここからダウンロードできます。

■Arudino IDE for Windows用 ファームウエア書き換え用AruduinoIDE環境は ここからダウンロードできます。

■GT2560用USBドライバここからダウンロードできます。

<ファームウェア>
■GeetechI3 ProB用(シングル・エキストルーダー)ここからダウンロードできます。
■GeetechI3 ProC用(デュアル・エキストルーダー)ここからダウンロードできます。
